Sobreposição e dosagem do carretel: por que o mesmo corpo se comporta de forma diferente
2026-09-21 · Componentes e válvulas
Ressaltos, arestas de trabalho, sobreposição e área de dosagem: como a geometria interna do carretel decide se a máquina é nítida, lenta ou não segura a carga.
Por que o carretel importa para quem compra bomba
Cada conjunto K3V, K5V e M5X que fornecemos é comandado por um pequeno carretel dentro do seu regulador: o carretel lê a pressão de controle e se desloca para mudar o ângulo do prato inclinado. O bloco de válvulas da máquina é um conjunto de carretéis maiores da mesma família. Nos dois casos o óleo não flui porque há um número na placa: flui porque um carretel se moveu alguns décimos de milímetro e abriu uma folga.
Essa folga é o tema deste artigo. Duas válvulas podem compartilhar corpo, diâmetro de carretel e prefixo de referência e ainda assim se comportar de modo diferente, porque a geometria das arestas — a sobreposição — decide se a máquina é nítida, lenta, ou simplesmente não segura a carga.
Anatomia: carretel, camisa, ressaltos e arestas de trabalho
Uma válvula de carretel é um carretel deslizando dentro de uma camisa. As partes salientes do carretel são os ressaltos; a camisa tem orifícios perfurados. O óleo passa apenas onde a aresta de um ressalto descobre um orifício da camisa, e a abertura entre eles é o orifício de dosagem. Sua área cresce com o deslocamento do carretel, e é essa única relação — área contra deslocamento — que converte uma pequena entrada mecânica em vazão controlada.
Como o sinal de entrada é mínimo e a potência controlada é grande, essa classe de componente é chamada de amplificador hidráulico. Um carretel de regulador que se move dois milímetros define a saída de uma bomba que move centenas de litros por minuto.

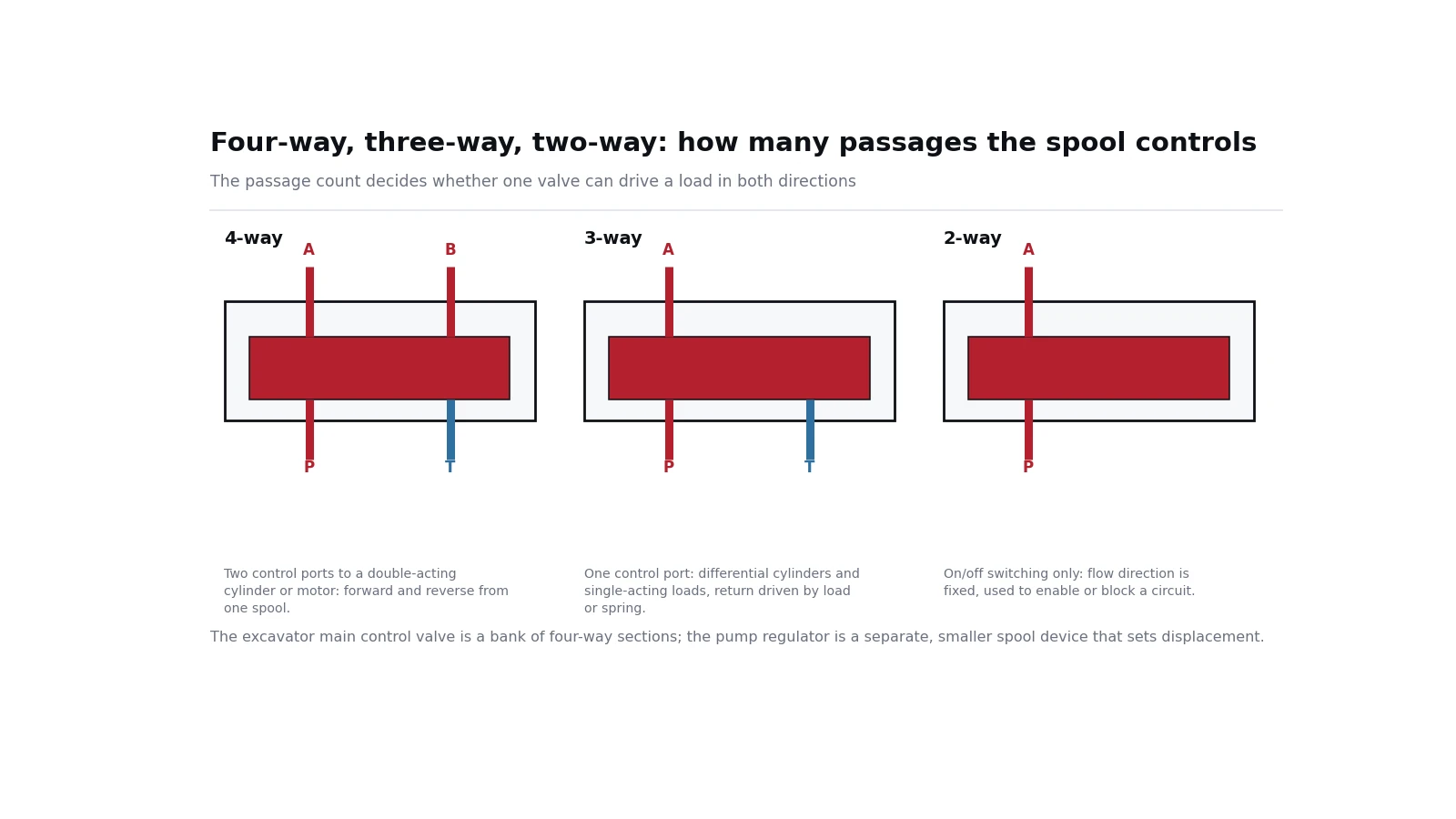

Quantos canais o carretel controla?
Uma válvula de quatro vias tem dois pórticos de controle e aciona cilindro ou motor nos dois sentidos — é o que são as seções de um distribuidor de escavadeira. Uma de três vias tem um pórtico de controle e serve cilindros diferenciais e cargas de simples efeito. Uma de duas vias apenas abre ou fecha a vazão. Quando a máquina perde apenas um sentido, a disposição dos canais é a primeira coisa a entender, porque o defeito geralmente está na metade do circuito afetada.
Sobreposição: o detalhe que decide o comportamento no neutro
A sobreposição descreve como o ressalto do carretel e a aresta da camisa se alinham com a válvula centrada.
| Sobreposição | No neutro | O que o operador sente | Consequência na manutenção |
|---|---|---|---|
| Zero | Arestas alinhadas, a abertura começa imediatamente | Resposta nítida e proporcional, sem curso perdido | A mais sensível à contaminação; a aresta é a primeira a desgastar |
| Negativa (subposição) | Os dois lados levemente abertos | Suave, mas a carga pode derivar e o circuito aquece | O bypass no neutro aquece o óleo; a deriva é normal para esse projeto |
| Positiva | Os dois lados fechados, existe zona morta | Um pequeno movimento não faz nada, depois a vazão chega | Segura bem a carga, mas controle fino e repetibilidade sofrem |

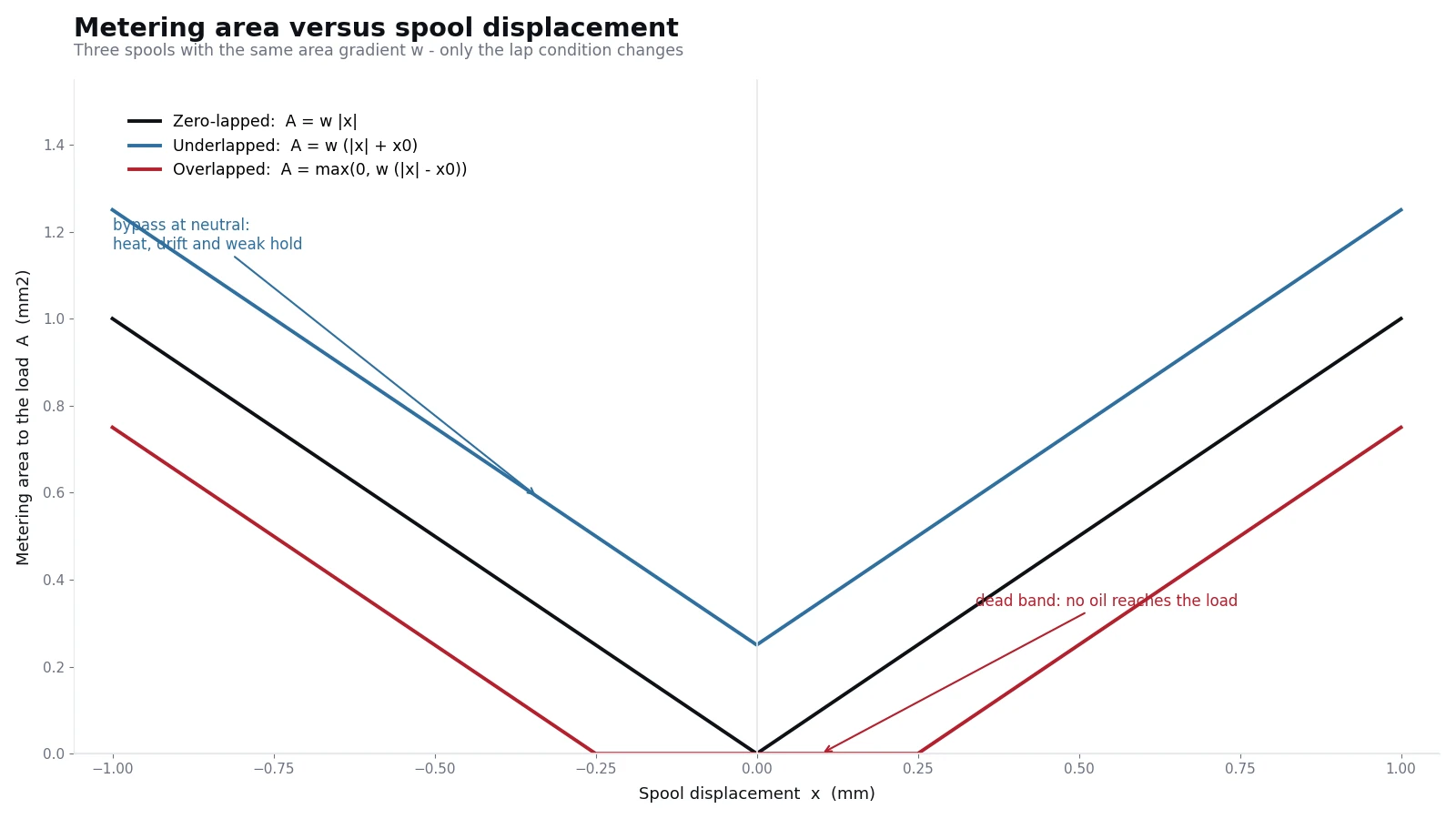

O que a curva de área de dosagem diz ao técnico
Trace a área de abertura contra o deslocamento do carretel e o formato da curva explica a máquina:
- Inclinação (ganho de vazão) — curva íngreme dá resposta rápida e sensível; inclinação suave parece lenta e exige mais curso de alavanca.
- Valor no neutro — vazamento por uma aresta levemente aberta ou gasta aparece como deriva, calor e máquina que não segura carga levantada.
- Zona morta — a parte plana de um carretel de sobreposição positiva não é defeito: é de projeto, e é por isso que algumas funções sempre parecem diferentes.

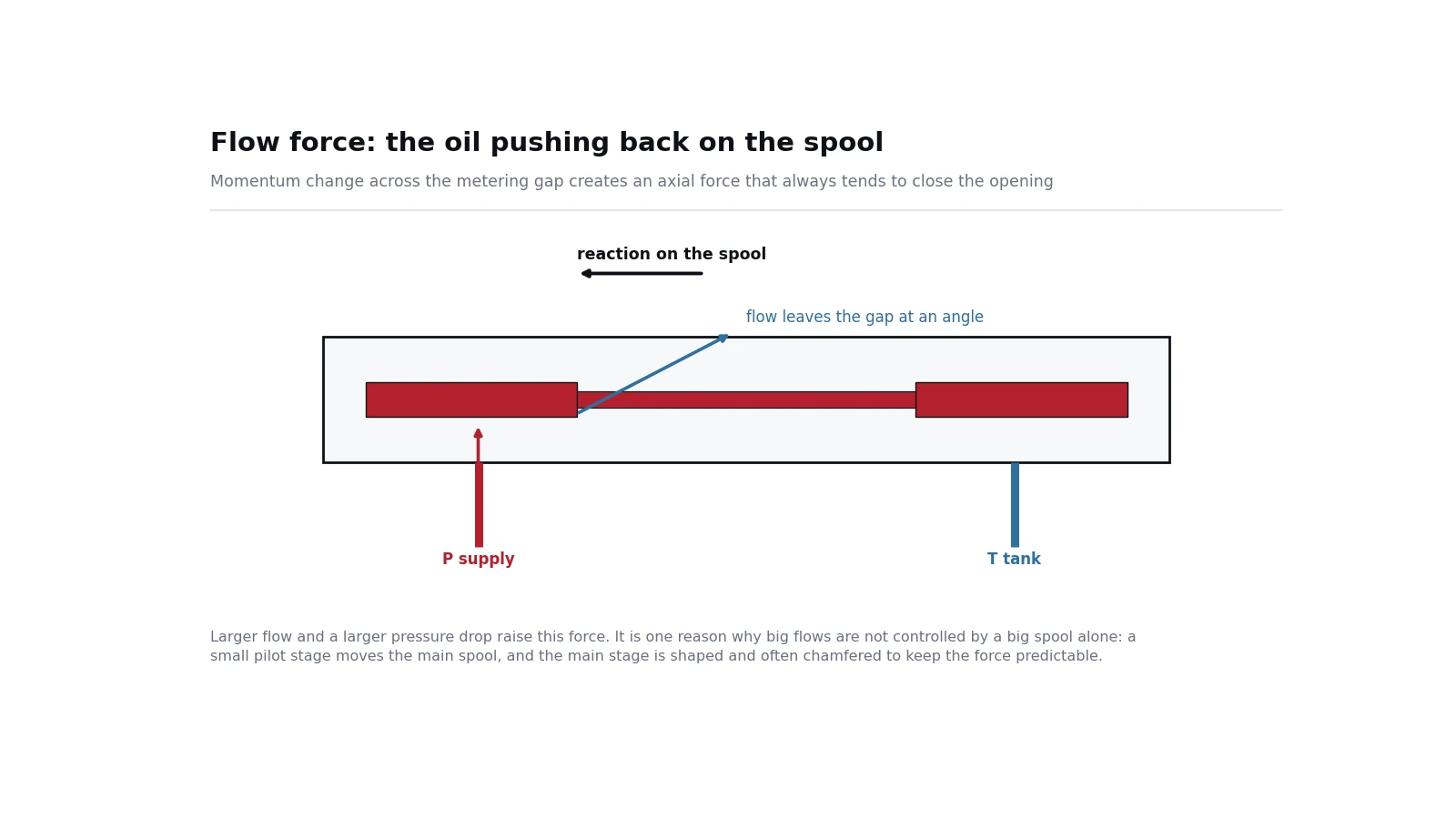

Força de fluxo: por que os carretéis são conformados e não apenas dimensionados
O óleo que cruza a folga de dosagem muda de direção, e a variação de quantidade de movimento empurra o carretel de volta. Essa reação age sempre no sentido de fechar a abertura e cresce com a vazão e com a queda de pressão na aresta. É por isso que vazões grandes não são controladas só por carretéis grandes: um pequeno estágio piloto move o carretel principal, e o estágio principal é conformado, chanfrado e às vezes ranhurado para que a força permaneça administrável e previsível.
Na prática, é por isso que um carretel gasto pode parecer instável em vez de simplesmente fraco, e por que um regulador reparado com peças não correspondentes pode oscilar ou travar em vez de manter cilindrada estável.
O que verificamos antes de orçar um regulador ou uma seção
- O sufixo de controle, não o modelo da máquina. K3V112DTP e K3V112DTH compartilham cilindrada, mas não o regulador. É o sufixo da placa que identifica o carretel interno.
- Eixo, flange e sentido de rotação. Eles decidem se a unidade encaixa; o estado da sobreposição decide se ela se comportará como a antiga.
- O sintoma na máquina. Lenta num sentido, derivando sob carga ou travando a frio — cada um aponta uma parte diferente do conjunto carretel-camisa.
- Condição do óleo. Partículas do tamanho da folga do carretel ficam na folga. Válvula reparada em circuito sujo repete a falha.
Verificações de campo relacionadas
Se você está diagnosticando em vez de pedir, comece pelo sintoma: carretéis travando a frio, deriva sob carga, todas as funções lentas ou motor apagando sob carga. Cada guia lista as verificações na ordem em que uma oficina as executa.
Os diagramas deste artigo são feitos pela nossa equipe. Princípios técnicos do curso público «Sistemas de Controle Hidráulico Servo e Proporcional» (Universidade de Yanshan).
