Ganho de vazão, ganho de pressão e casamento com a carga: por que bomba maior não é mais rápida
2026-09-21 · Sistemas e controle
Ganho de vazão e ganho de pressão definem sensibilidade, rigidez e calor. Como ler a curva pressão-vazão, casar a bomba com o trabalho e reconhecer um conjunto mal dimensionado.
Dois números descrevem o comportamento de uma válvula
Quando um carretel abre, o óleo começa a se mover — mas quanto e a que pressão depende de duas propriedades que os engenheiros medem em toda válvula:
- Ganho de vazão — a variação de vazão para uma pequena variação de posição do carretel com pressão de carga fixa. Define a sensibilidade: ganho alto dá resposta rápida e nítida e dificulta o controle fino; ganho baixo parece suave, mas reage tarde.
- Ganho de pressão — a variação de pressão de carga para uma variação muito pequena de posição do carretel com vazão fixa. Ganho alto mantém a carga com rigidez e resiste à deriva; também é implacável, então contaminação na aresta de dosagem aparece como movimento aos trancos.
São duas inclinações diferentes da mesma característica pressão-vazão, e por isso o ajuste de uma máquina é sempre um compromisso: nitidez custa estabilidade, rigidez custa sensibilidade.

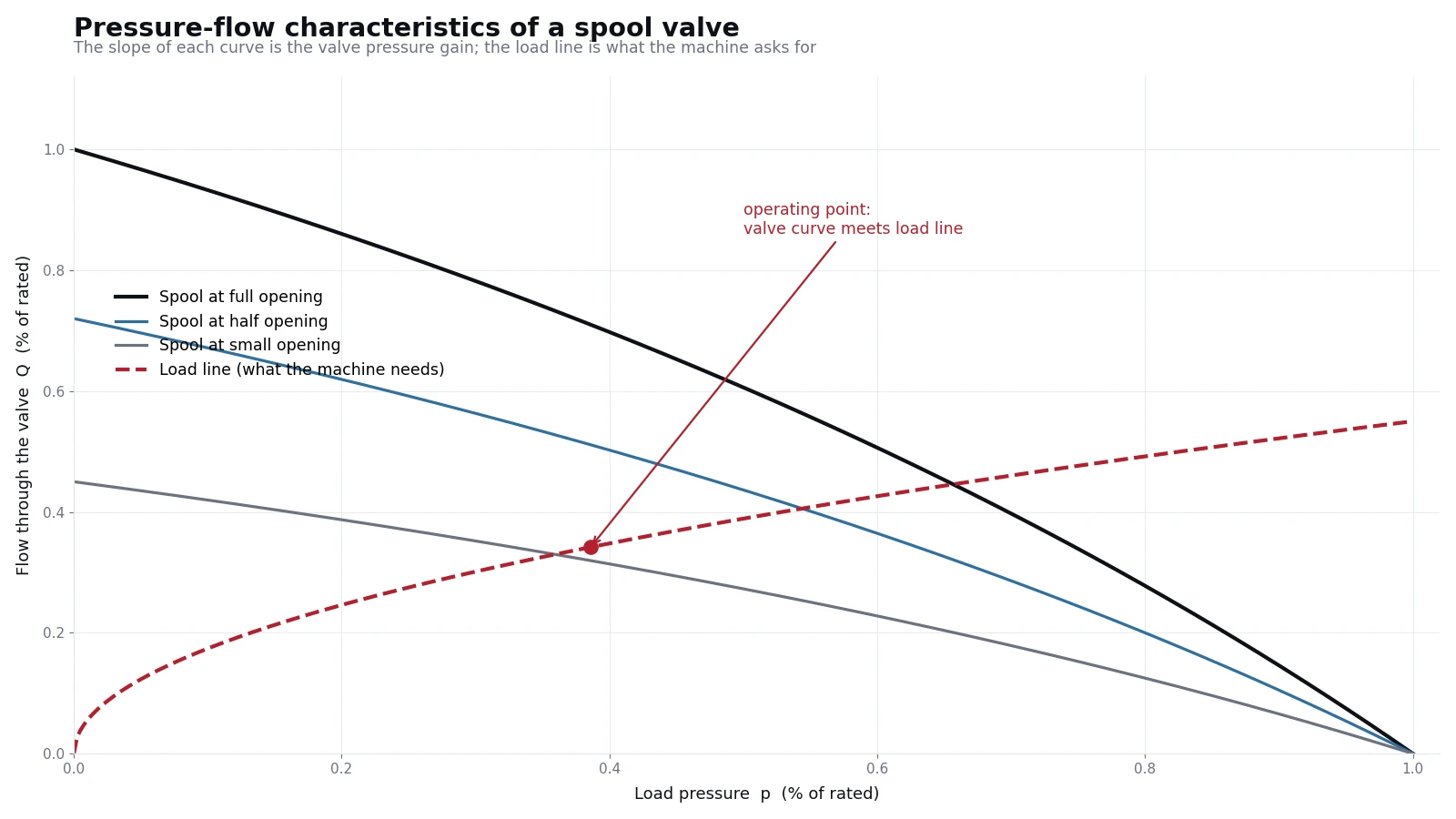

Lendo a curva pressão-vazão
Três conclusões práticas saem dessa figura:
- Uma abertura maior não é simplesmente “mais velocidade”. Ela desloca toda a curva para cima, então a mesma carga é atendida com outra vazão — e todas as outras funções alimentadas por essa bomba perdem vazão.
- A linha de carga se move. Escavar mais duro eleva a pressão e reduz a vazão: é por isso que a máquina desacelera em terreno duro sem ter nada de errado.
- O espaço entre as curvas é calor. Vazão gerada e não usada sai mesmo assim como temperatura.
Casando a bomba com a carga
| Como a máquina está configurada | O que o operador sente | O que acontece no óleo |
|---|---|---|
| Bomba casada | Velocidade de ciclo plena na pressão de trabalho; o motor puxa firme | Menos estrangulamento, menos calor, maior vida dos componentes |
| Bomba superdimensionada | Muitas vezes não mais rápida — o regulador ou o alívio corta o excedente | Vazão excedente vira calor o turno inteiro; óleo quente e vedações envelhecendo mais rápido |
| Bomba subdimensionada | Ciclo lento, pressão de trabalho mais alta, motor trabalhando além do necessário | Operação contínua perto do ajuste do alívio; a bomba vive no limite de pressão |
É por isso que não “aumentamos” uma bomba a pedido sem os dados da máquina. Passar de um tandem de 112 mL/r para um de 140 mL/r muda vazão, torque de entrada e ajuste do regulador — e numa máquina já casada a cilindrada extra normalmente termina como calor, não como produtividade.
O que o regulador faz com um descasamento
A bomba de uma escavadeira não é um componente de cilindrada fixa. Seu regulador reposiciona continuamente o prato inclinado para que o torque retirado do motor fique dentro da capacidade dele e para que a vazão siga a demanda em vez de trabalhar no máximo. Duas consequências importam em campo:
- O controle de torque protege o motor. Se o regulador está desajustado ou seu carretel trava, o motor cai de rotação ou fumaça sob carga: o sintoma aparece no motor, a causa está na bomba.
- O controle de vazão protege o ciclo. Controle de fluxo negativo ou positivo reduz a cilindrada quando o distribuidor fecha, e é isso que mantém o calor baixo em marcha lenta. Linha de controle ou gicle entupido deixam a bomba trabalhando contra válvula fechada.
Verificações antes de pedir uma bomba
- Meça primeiro a pressão de alívio e a de repouso: são rápidas e ambas imitam bomba gasta.
- Meça a vazão do dreno do cárter na temperatura de trabalho — esse número separa desgaste de desajuste.
- Anote quando a máquina está lenta: sempre, só a quente, só sob carga ou só numa função. Cada resposta aponta para um lugar diferente.
- Registre a cilindrada e o sufixo de controle da placa. Dois conjuntos de mesma cilindrada com códigos de controle diferentes não são intercambiáveis.
Mais detalhes nos guias: motor cai sob carga, todas as funções lentas, superaquecimento do óleo e o teste de vazão do dreno.
Diagramas desenhados pela nossa equipe; valores em porcentagem do ponto nominal para não sugerir ajuste de uma máquina específica. Princípios técnicos referenciados do curso público “Sistemas de Controle Hidráulico Servo e Proporcional” (Universidade de Yanshan).
